AutoCad 오토캐드 유사선택







01. Selectsimilar 명령어 또는 우클릭

비슷한 유형의 객체를 한꺼번에 선택하고 싶은 경우 'selectsimilar' 명령어를 사용합니다.

명령어를 사용하는 경우 sel 까지 입력해도 가능합니다.

객체를 먼저 선택하는 경우 객체 선택 후 오른쪽 마우스 클릭하면 옵션창에 유사선택 항목이 나옵니다.

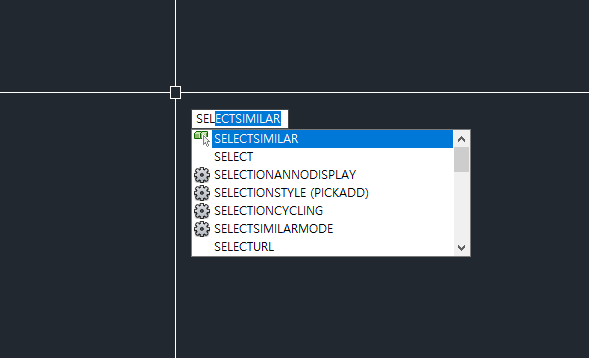

명령어 단축키 사용

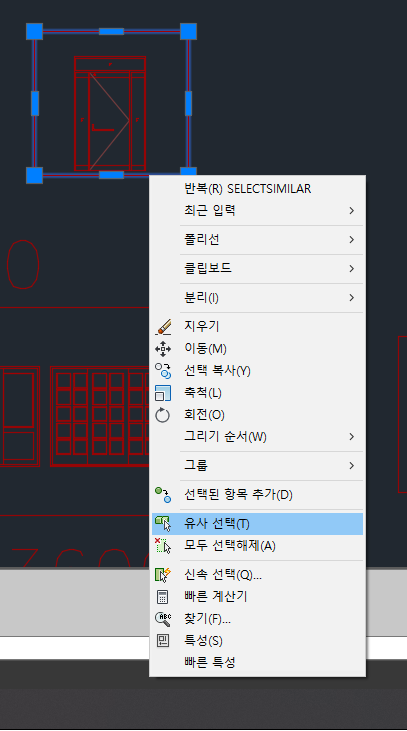

객체 선택 후 우클릭











02. 객체 선택 또는 설정

명령어 입력 또는 유사선택 클릭 후 유사선택의 기준이 되는 객체를 선택하면 미리 설정된 값을 기준으로 유사한 객체가 함께 선택 됩니다.













03. 설정 변경

유사한 객체가 선택되는 기준을 변경하고 싶으면 se를 눌러 유사설정 선택 기준창을 띄웁니다.

원하는 기준을 체크한 후 확인을 누르면 기준창이 사라지고 다시 객체를 선택할 수 있는 상태로 바뀝니다.

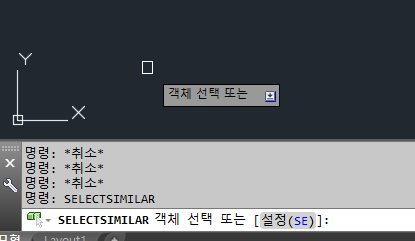

(좌) sel 입력 후 화면 , (우) sel 입력 후 se 입력후 기준창 화면







원하는 객체를 선택하면 유사한 객체가 함께 선택되어 활성화됩니다.

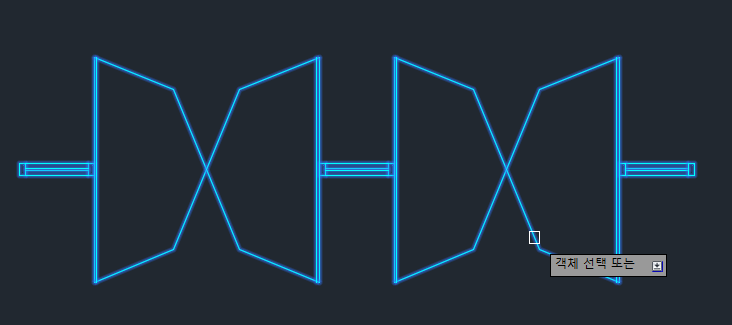

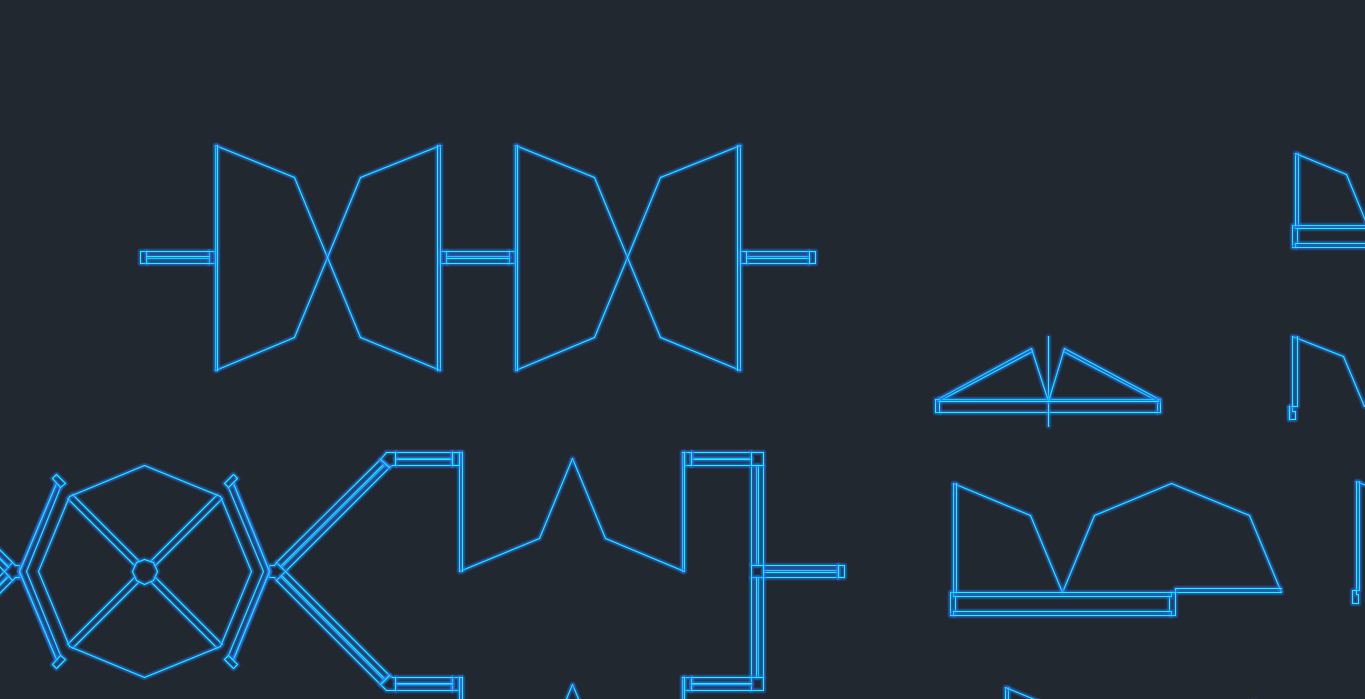

(좌) 객체 선택, (우) 유사 객체 선택된 모습
