AutoCad 오토캐드 CTB 추가 및 변경





플롯스타일 창 열기

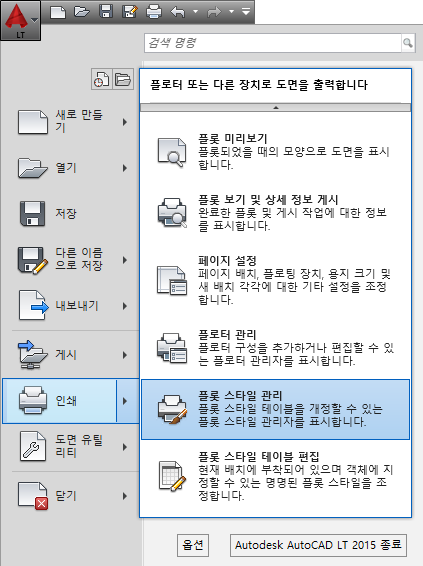

오토캐드 프로그램을 열고 상단 아이콘을 누른 후 인쇄- 플롯 스타일 관리를 누르거나

명령어 STYLESMANAGER를 입력하고 엔터를 누릅니다.





플롯스타일관리 아이콘(이미지 1)

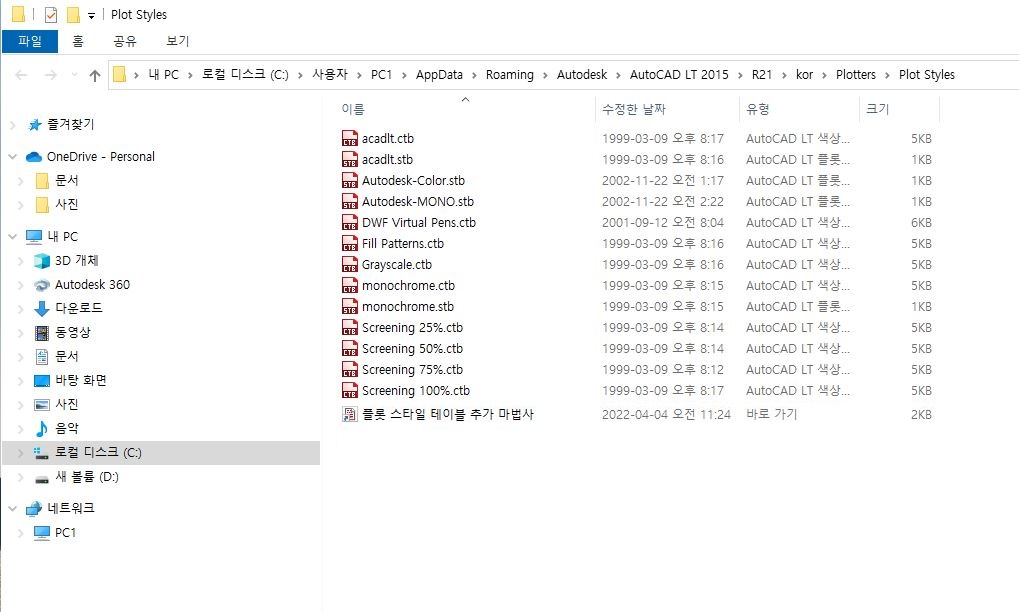

그럼 아래와 같은 폴더 창이 새로 열립니다.

추가하려는 CTB파일을 이곳에 넣은 후 폴더 창을 닫고 캐드로 돌아가 명령어 RE(REGEN)을 누르면 플롯창에서 추가된 CTB를 볼 수 있습니다.

만약 추가했는데도 나타나지 않는다면 캐드를 종료한 후 다시 시작해 봅니다.





플롯스타일 창(이미지 2)







CTB 수정

방법 1

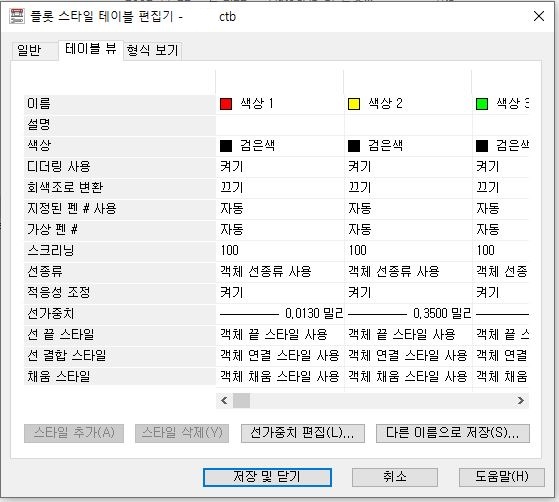

CTB수정은 위에 나온 방법으로 플롯스타일 폴더를 열어서 (이미지 2) 해당 CTB를 더블 클릭 후 테이블 뷰 탭을 누르면 아래와 같은 창이 뜹니다.

해당 색상의 선가중치를 조정한 후 저장 및 닫기를 누르면 수정이 됩니다.





플롯 스타일 테이블 편집기(이미지3)









방법 2

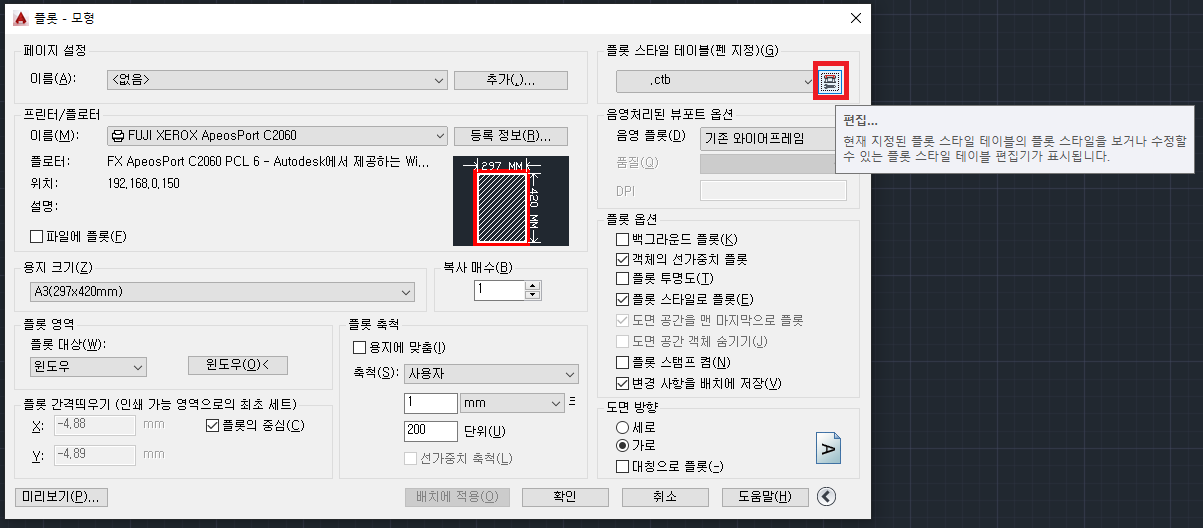

캐드에서 플롯 창을 열어 오른쪽 플롯 스타일 테이블에서 해당하는 CTB를 찾은 후

바로 옆에 있는 편집 버튼을 누릅니다.





플롯 창 내 편집 버튼(이미지4)

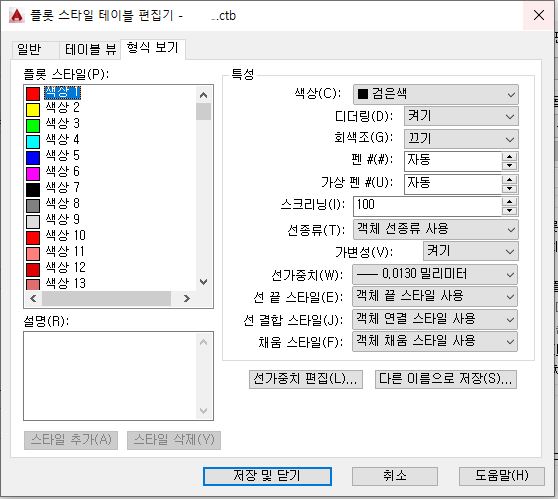

플롯스타일관리 아이콘플롯 스타일 테이블 편집기 창이 나타나고 여기서 선가중치 및 기타 설정을 바꾸면 됩니다.





플롯 스타일 테이블 편집기(이미지5)
