AutoCad 오토캐드 명령어 자주 쓰는 단축키

실무에서 자주 사용하는 명령어



아래는 Autodesk사의 Autocad 명령어입니다.

단축키는 사용자의 습관이나 작성 내용, 프로그램 숙련도에 따라 종류나 수가 달라질 수 있습니다.

아래는 제가 건축설계 분야의 실무에서 가장 '자주' 사용되는 '간단한' 단축키입니다.



■Ctrl

Ctrl+N-새 도면 만들기

Ctrl+O-도면 열기

Ctrl+S-도면 저장

Ctrl+Shift+S-다른 이름으로 도면 저장

Ctrl+C-객체 복사

Ctrl+V-객체 붙여 넣기

Ctrl+Shift+V-데이터를 블록으로 붙여 넣기

Ctrl+Z-마지막 작업 취소

Ctrl+Y-마지막 작업 복구



■F+숫자

F7-그리드 모드 전환

F8-직교 모드 전환



■B, C, D

B-BLOCK/선택된 객체를 블록으로 만들기

C-CIRCLE/원 작성

CH-PROPERTIES/객체의 특성

D-DIMSTYLE/치수 스타일 작성 및 수정

DCO-DIMCONTINUE/연속 치수 작성

DI-DIST/거리 및 각도 측정

DR-DRAWORDER/객체의 그리기 순서 변경



■E, F, G

E-ERASE/객체 삭제

EX-EXTEND/객체 연장

F-FILLET/객체의 모서리 깎기

G-GROUP/두 개 이상의 객체 그룹화



■H, J, L

H-HATCH/해치 작성

J -JOIN/유사한 객체 결합

L-LINE/선 작성

LI-LIST/선택한 객체의 특성 데이터 표시

LTS-LTSCALE/도면에 있는 모든 객체의 선종류에 대한 축척 비율 변경

LW-LWEIGHT/현재 선 가중치, 선 가중치 옵션 및 선가중치 단위 설정



■M, O, P

M-MOVE/객체 이동

MA-MATCHPROP/객체의 특성 복사

MI-MIRROR/선택한 객체의 대칭 복사

MT-MTEXT/여러 줄 문자 작성

O-OFFSET/설정한 간격으로 객체 띄우기

PL-PLINE/2D 폴리선 작성



■R, S, T, X

RE-REGEN/전체 도면 재생성

REC-RECTANG/직사각형 작성

RO-ROTATE/객체 회전

S-STRETCH/객체 늘리기 및 줄이기

SC-SCALE /객체의 축척 조절

T-MTEXT/여러 줄 문자 작성

TR-TRIM/선 등의 객체 자르기(기준선 필요)

X-EXPLODE/블록 객체 분해

XL-XLINE/길이가 무한한 선 작성



더 많은 명령어

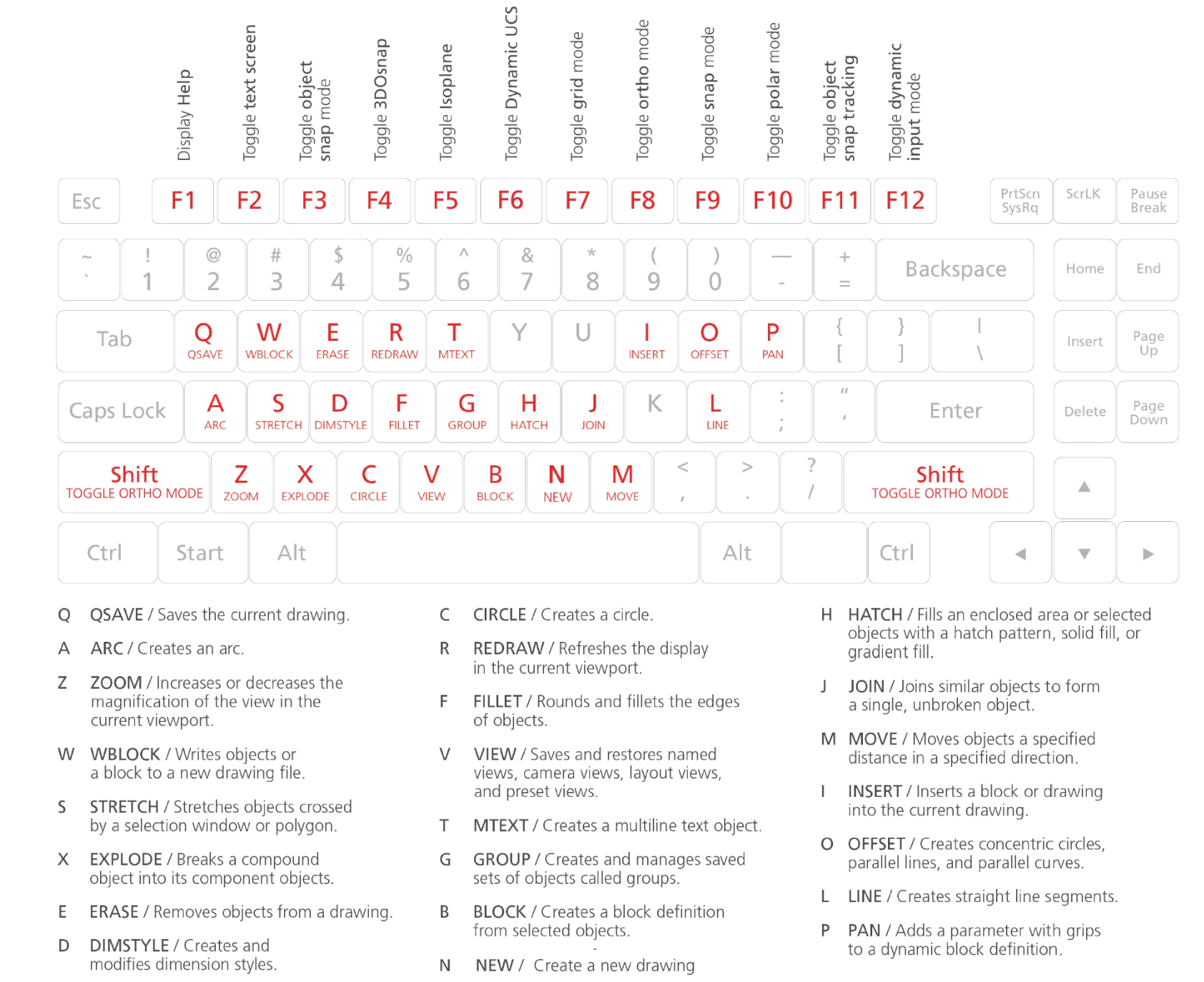

더 많은 명령어는 아래 이미지와 함께 오토캐드사 고객센터에서 안내하고 있습니다.

오토캐드 명령어



명령어 변경하기

오토캐드의 명령어는 다른 프로그램의 단축키와 같이 개인의 편의에 맞게 변경할 수 있습니다.

오토캐드 리본 메뉴 - '관리' 탭 - 별칭 편집을 누르면 명령어가 기입되어 있는 메모장이 열립니다.

A,      *ARC

위와 같은 형식으로 길게 나열되어 있을 것을 볼 수 있습니다.

원하는 키를 A 부분에 적고 기능을 *뒤에 적으면 됩니다.

단 기존에 있는 명령어와 중복되지 않게 조심해야 합니다.

저는 플롯(인쇄)을 편하게 사용하기 위해  Q,       *PLOT 이렇게 바꾸어 사용 중입니다.

원하는 명령어로 바꾸어 사용하시면 확실히 효율적인 작업이 가능합니다.
