AutoCad 오토캐드 폰트 변경 및 추가

오토캐드 폰트 물음표

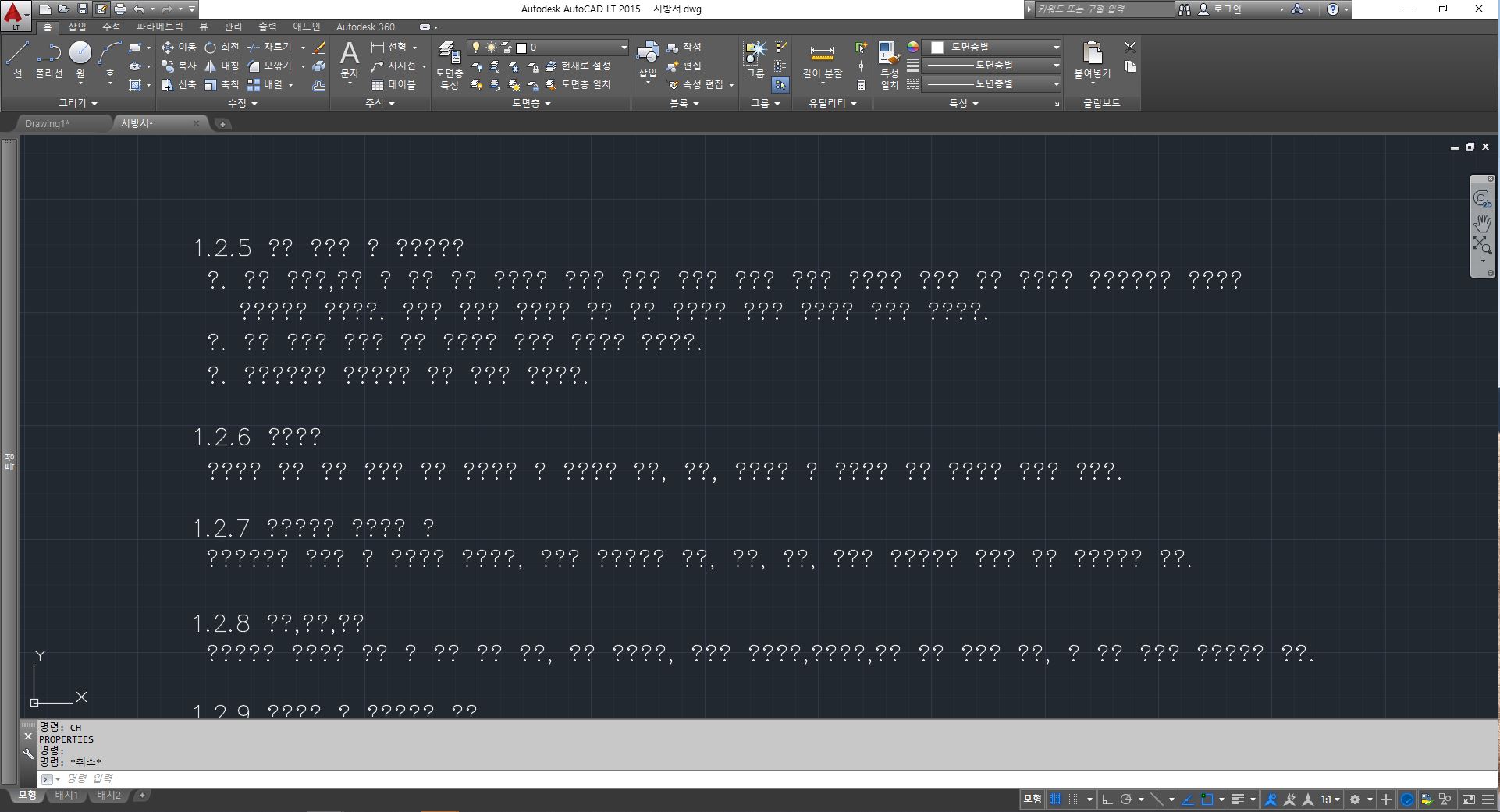

가끔 다른 곳에서 보내준 도면 파일을 열었을 때 아래 사진과 같이 도면 내 글씨가 모두 물음표로 떠 있는 걸 볼 수 있습니다.

이런 현상은 현재 작업하고 있는 컴퓨터에 설치되지 않은 폰트일 경우입니다.

그럼 갖고 있는 폰트로 바꿔주거나 해당하는 폰트(물음표가 뜨는 글)를 알아내서 작업 컴퓨터에 설치하면 됩니다.

도면마다 작업자가 설정해놓은 폰트가 있을 것이고 폰트에 따라 글씨의 폭이나 높이가 다릅니다.

때문에 다른 곳에서 받은 도면을 갖고 있는 폰트로 변경할 경우 상황에 맞게 주의해야 합니다.

보통 참고용으로 보기만 할 때* 또는 어차피 작업자의 양식에 맞추어 전부 다시 작업할 때 변경합니다.

(*그냥 참고만 하고 종료할 것이니 폰트 변경으로 인한 문장의 크기나 간격 변경이 별 상관없을 경우)

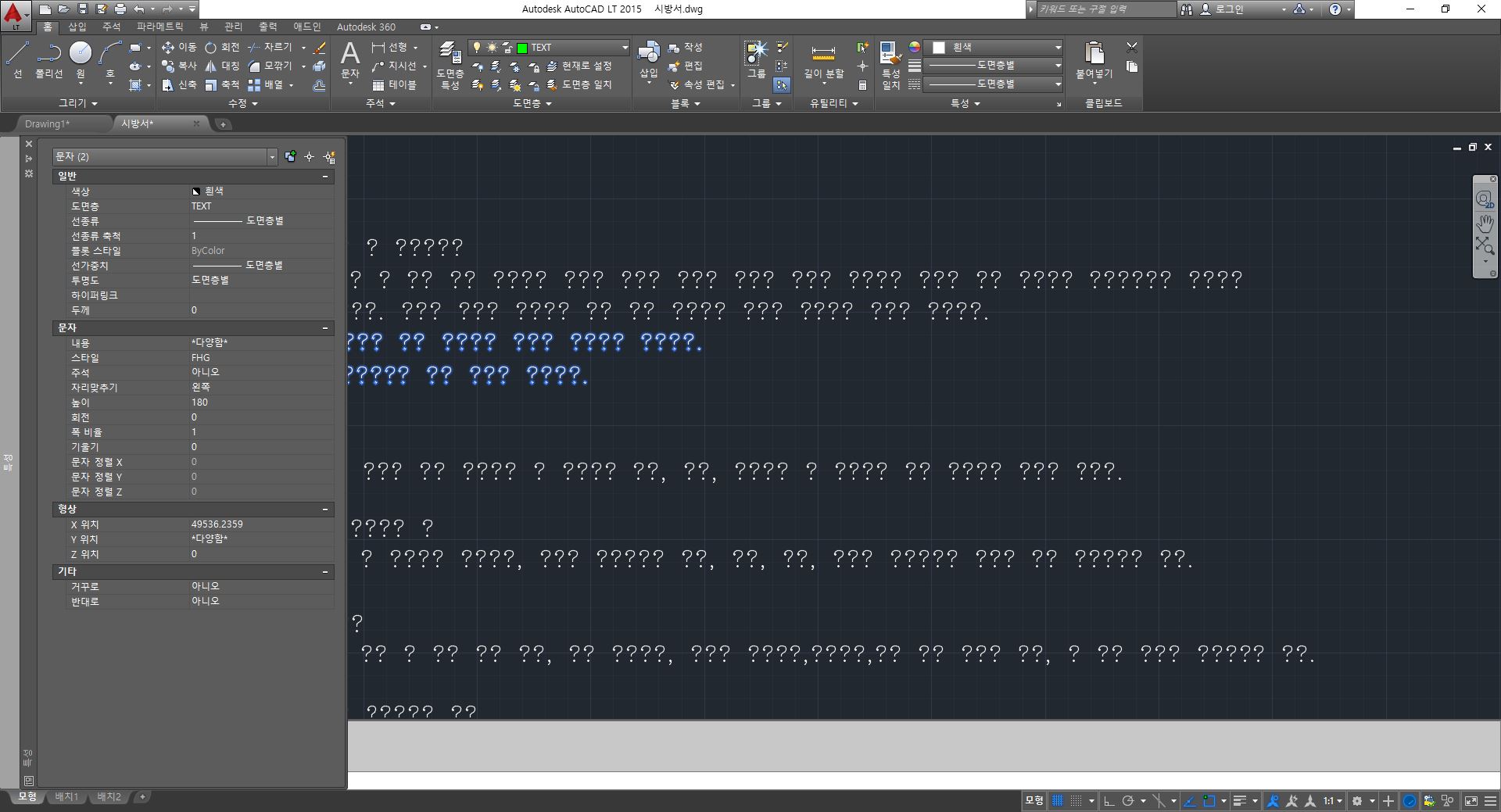

01-1. 먼저 물음표로 표시되는 글의 특성 창을 열어 어떤 스타일로 지정되어 있는지 확인합니다.

단축키는 CH(PROPERTIES)입니다. 특성 창 내 문자-스타일에 보면 지정된 폰트 스타일을 확인할 수 있습니다.

위 사진에서는 FHG로 되어 있습니다.

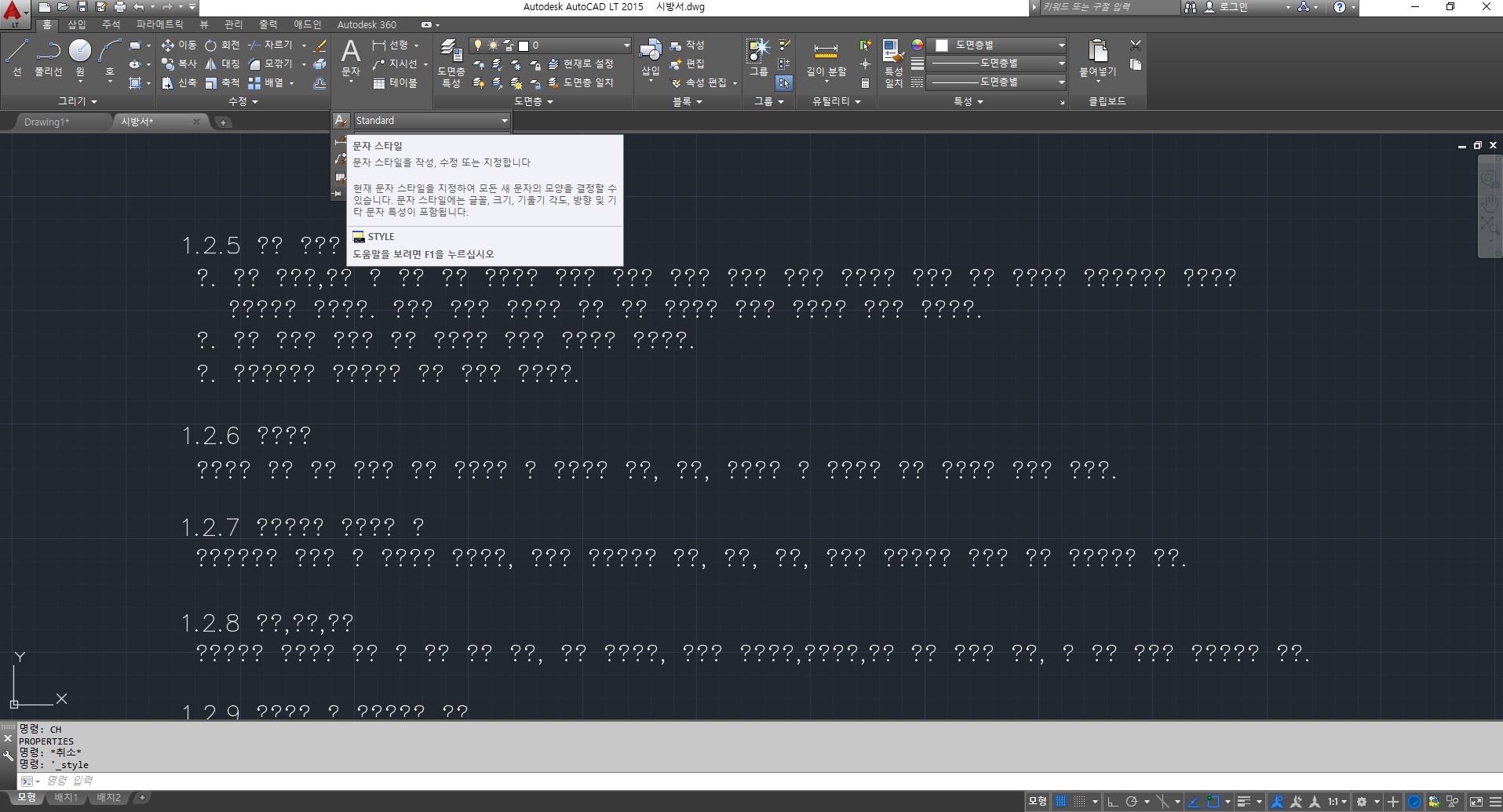

01-2. 지정된 문자를 확인 후 문자 스타일 창을 열어줍니다. 주석을 누르면 위 사진과 같이 문자 스타일이 보입니다.

단축키는 ST(STYLE)입니다.

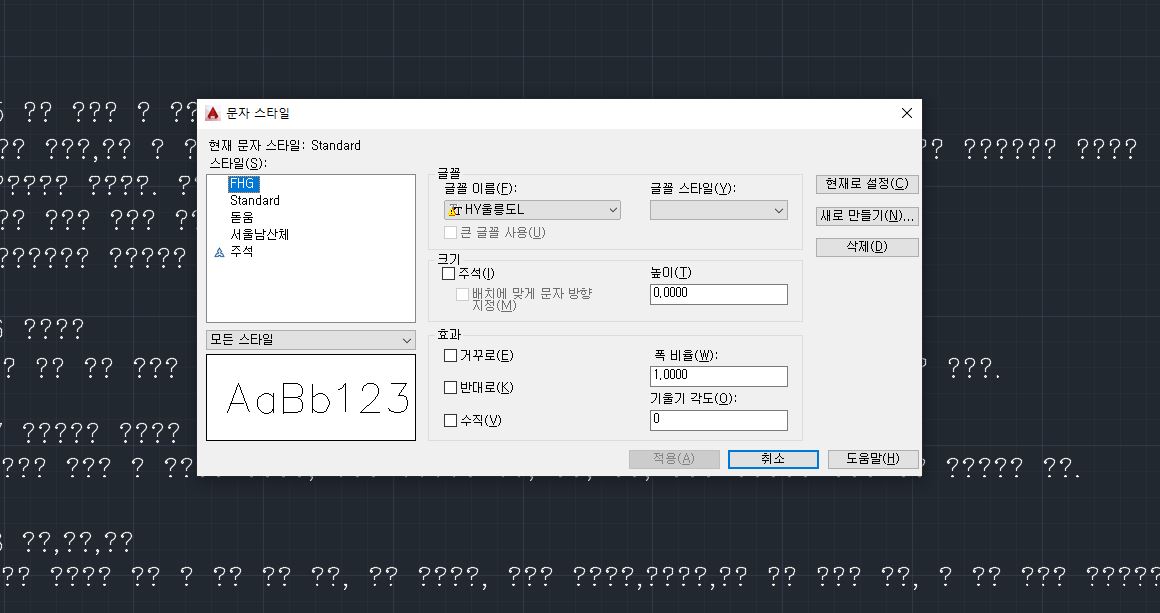

01-3. 문자 스타일 창이 뜨면 물음표로 지정된 폰트를 찾아 글꼴이 무엇으로 되어 있는지 확인합니다.

글꼴 이름 아래 노란색 삼각 경고 아이콘이 떠 있는 폰트가 보입니다. 위 사진에서는 HY울릉도L이 현재 작업 컴퓨터에 설치되어 있지 않다는 의미입니다.

이 폰트를 경고 아이콘이 없는 다른 폰트로 바꿔주고 적용, 닫기를 누르면 됩니다.

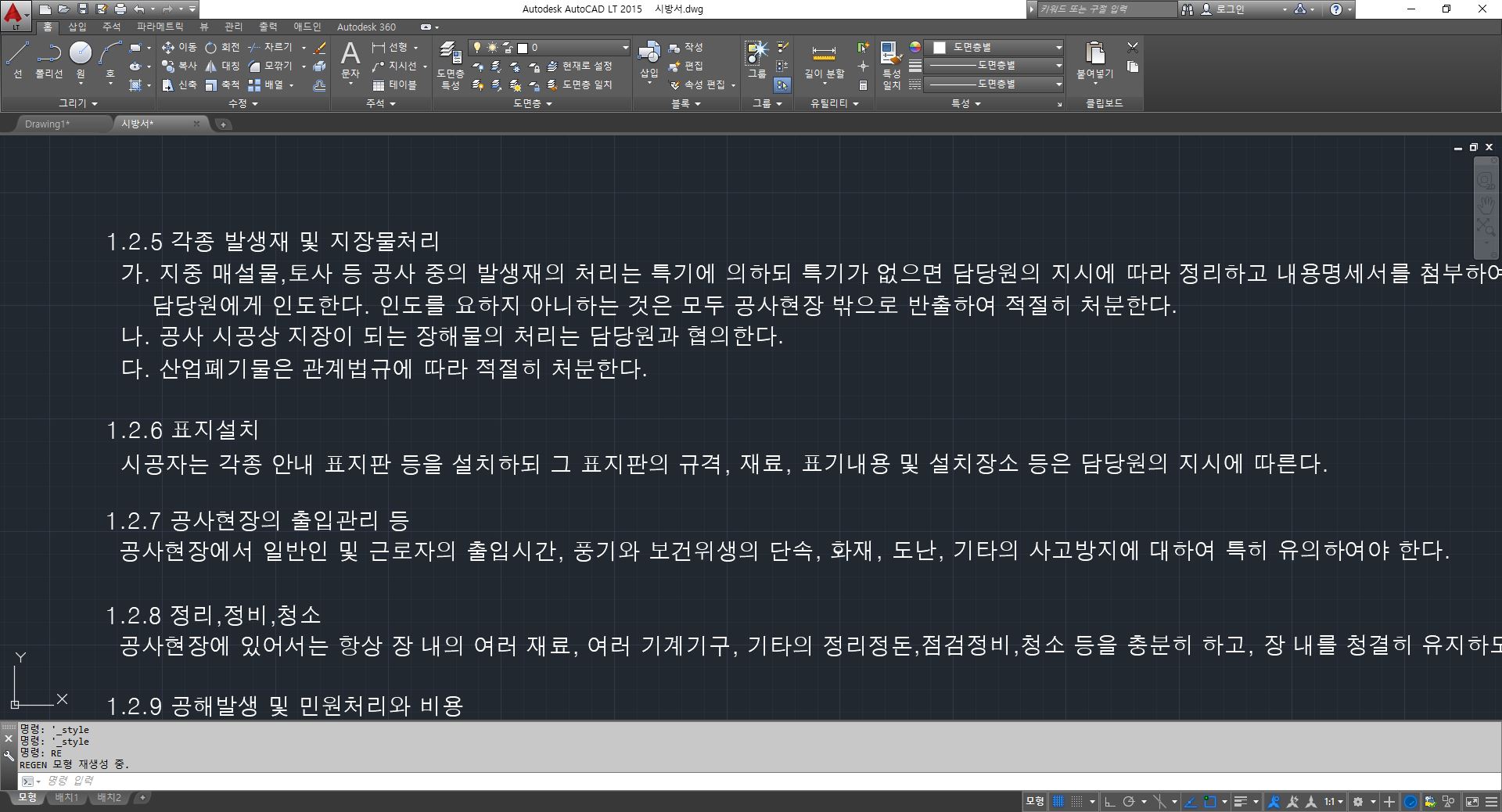

01-4. 적용 후 단축키 RE(REGEN)을 눌러주면 바뀐 것을 볼 수 있습니다.

특성 창에서 다른 스타일로 하나씩 바꿔주지 않아도 이렇게 하면 지정된 스타일의 폰트를 한꺼번에 바꿀 수 있습니다.

단 여러 스타일로 지정되어 있을 경우 스타일마다 바꿔줘야 합니다.

이 경우 도면을 원래 작업자가 설정한 폰트로 불러오거나 출력해야 할 경우 폰트를 구해 설치하는 방법입니다.

위와 같이 특성 창, 문자 스타일에서 스타일과 폰트를 확인한 후 필요한 폰트를 구해줍니다.

ttf, ttc, otf와 같은 윈도우 설치 폰트를 구했다면

폰트 파일을 더블 클릭 후 설치해주거나 C드라이브- Windows - Fonts에 넣어주면 됩니다.

shx와 같은 캐드 폰트를 구했다면

C드라이브(로컬 디스크)- Program Files-Autodesk - Autocad 0000(설치된 버전) - Fonts에 넣어주면 됩니다.

캐드 종료한 후 다시 켜면 설치되어 있는 것을 볼 수 있습니다.
