AutoCad 오토캐드 이미지 넣기

01 이미지 드래그

캐드 화면에 이미지를 드래그하는 방법으로 가장 쉽게 이미지를 넣을 수 있습니다.

이 경우 부착 경로나 특별한 창이 열리지 않으며 삽입점, 축척, 회전각도만 입력하면 삽입 가능합니다.

(버전에 따라 축척이나 회전각도를 별도로 입력하지 않을 수 있습니다.)

리본 메뉴에 있는 부착 기능을 사용하여 이미지를 넣는 방법으로 구체적인 경로나 삽입점을 설정할 수 있습니다.

또한 캐드 화면 내에서 자르기 기능을 사용하며 자르기 경계를 작성할 수 있습니다.

*이미지 드래그나 이미지 부착 방법의 주의사항: 두 방법은 경로 설정을 해야하므로 원본 이미지 파일의 위치(경로)가 변경되면 캐드파일을 다시 열었을 경우 이미지가 뜨지 않아 경로를 새로 지정해주어야 합니다.

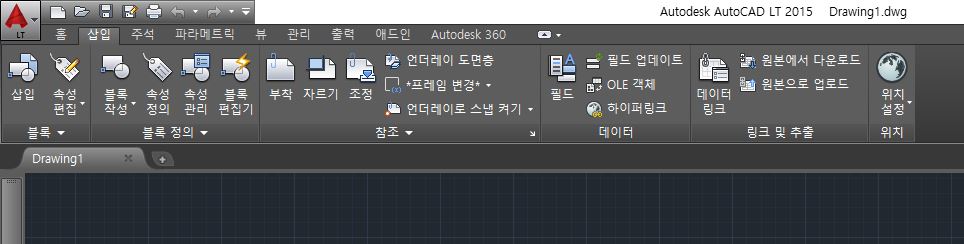

02-1. 상단 리본메뉴의 삽입 탭에 참조 부분을 보시면 '부착' 아이콘이 있습니다.

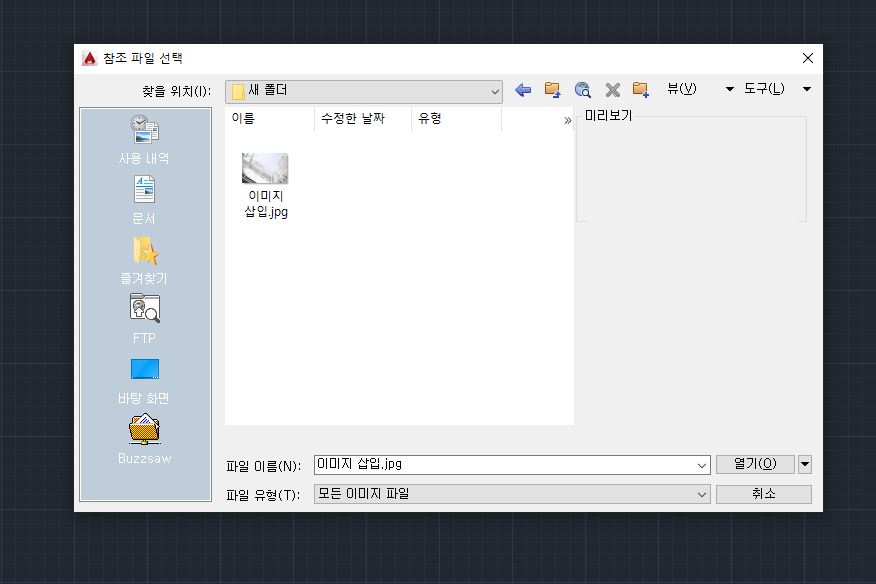

02-2. 부착 버튼을 누르면 '참조 파일 선택' 이라는 창이 새로 열립니다.

삽입할 이미지를 선택 후 열기를 눌러주세요.

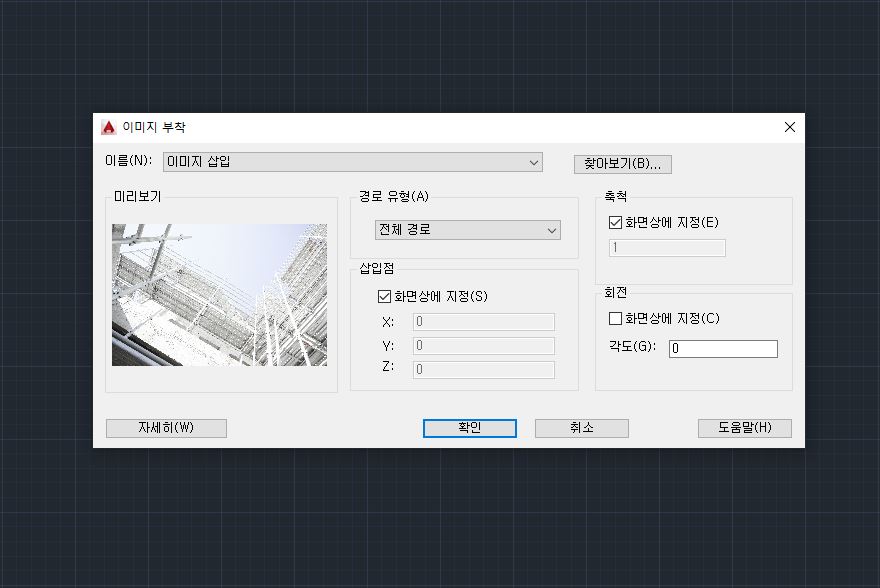

02-3. 열기를 누르면 이미지 부착이라는 창이 뜨고 삽입점, 축척, 회전각도를 설정할 수 있습니다.

미리 설정할 수 있지만 위 사진처럼 '화면상에 지정'에 체크되어 있을 경우 바로 확인을 누르면 캐드 작업화면에서 설정할 수 있습니다.

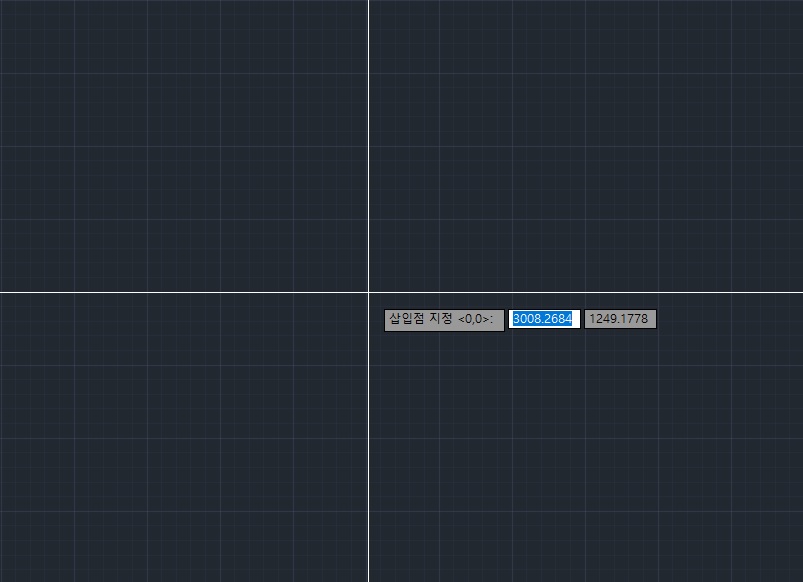

02-4. 확인을 누르면 창이 사라지면서 사진과 같이 삽입점 지정 안내가 나옵니다. 원하는 곳을 클릭하며 삽입점을 지정해주세요.

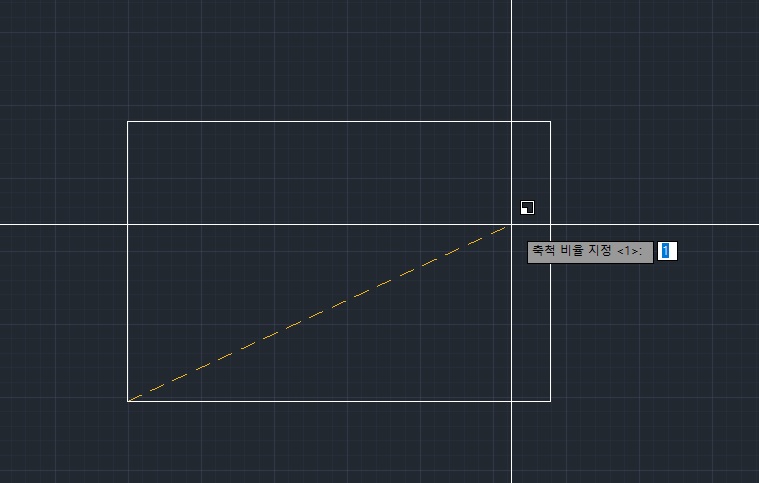

02-5. 삽입점을 지정하면 축척 비율을 지정할 수 있는 안내가 나옵니다. 기본으로 1이 적혀 있고 엔터를 누르면 원래 사진의 크기 그대로 삽입이 됩니다. 크기는 일반 객체 축척 변경과 같은 방법으로 조절할 수 있습니다.

OLE 객체는 그림판이나 기타 프로그램과 캐드를 연결하여 이미지를 삽입하는 방법으로 그림판을 이용해서 삽입하는 방법을 소개합니다.

OLE 객체 삽입 방법은 경로를 따로 설정해주지 않아도 되고 원본 이미지의 위치가 변경되어도 상관없습니다.

*OLE 객체 삽입 방법의 주의사항: 캐드 화면 내에서 자르기 기능을 사용하여 자를 수 없고 그림판이나 기타 프로그램에서 이미지를 잘라야 적용이 됩니다. (이미지를 자르지 않고 크기 자체를 변경하는 경우는 축척 기능으로 다른 객체와 동일하게 적용 가능합니다.)

03-1. 리본메뉴의 삽입 탭, 데이터에 OLE객체를 선택합니다.

03-2. OLE를 누르면 개체 삽입 창이 뜨고 여기서 그림판 그림을 선택하여 확인을 눌러줍니다.

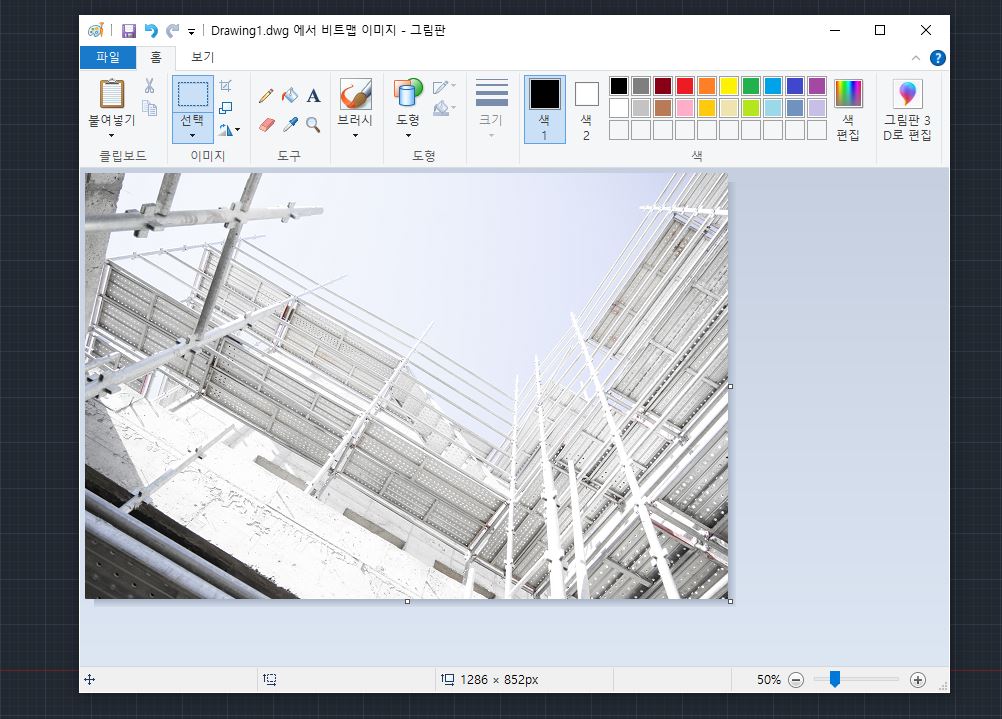

03-3. 확인을 누르면 위 사진처럼 그림판 창이 뜨고 여기에 원하는 이미지를 복사하며 붙여넣기로 넣어준 후 저장을 누르면 캐드 작업 화면에 바로 이미지가 삽입됩니다.

이미지 자르기와 같은 수정을 원하면 이미지를 두 번 클릭해주세요. 그럼 다시 그림판 창이 열리고 수정 가능한 상태가 됩니다.

버전에 따라 캐드 상의 안내가 조금씩 다를 수 있으나 실무에서 가장 간단히 사용할 수 있는 세가지 방법입니다.
